fischer Universaldübel UX 12 x 70

Name: fischer Universaldübel UX 12 x 70
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Dübel hält in allen Baustoffen.
Leichtes Einführen durch Anbauteil hindurch in Bohrloch.
Optimale Schraubenführung garantiert maximalen Halt.
Hochwertige Qualität aus Nylon.

Der universelle Nylondübel für alle Baustoffe.

Vorteile

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.

Der fischer Universaldübel UX ist der Allrounder aus hochwertigem Nylon. Der Dübel hält in Beton, aber auch in Porenbeton, in Mauerwerk und Gipskarton- sowie Gipsfaserplatten. In diesen Baustoffen verknotet der Dübel. Mit dem fischer Universaldübel UX lassen sich beispielsweise Leuchten, Gardinenschienen, leichte Schränke und Sockelleisten befestigen.

Anwendungen

Bilder
Leuchten
Sockelleisten
Leichte Hängeschränke
Handtuchhalter
Spiegelschränke
Gardinenschienen
Waschtischbefestigungen
TV-Konsolen
Sanitär/Heizung/Klima-Befestigungen

Baustoffe

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksandlochstein
Kalksandvollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

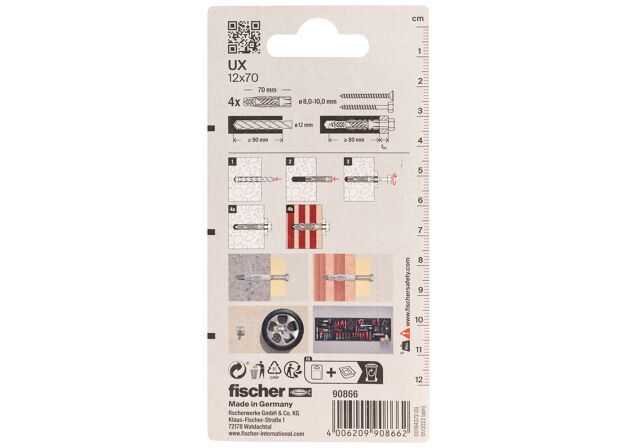

Funktionsweise / Montage

Der UX mit Rand ist geeignet für die Vorsteckmontage, der UX ohne Rand für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

Montage UX

1 / 6

Bohrernenndurchmesser ( d₀ )	12 mm
Min. Bohrlochtiefe ( h₁ )	85 mm
Dübellänge ( l )	70 mm
Spanplatten-/Holzschrauben ( d_s )	8,0 - 10,0 mm

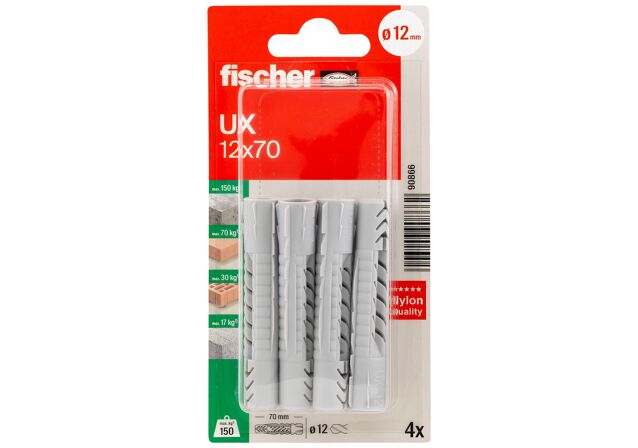

Inhalt	4 x Universaldübel UX 12 x 70
Menge	4 Stück
Verpackungsvariante	Blisterkarte
GTIN (EAN-Code)	4006209908662
